Футерованная арматура УИФ-М1
Цена по запросу
Характеристики
Присоединение к трубопроводу
—
Фланцевое (исполнение 3 тип "выступ-впадина")
Условный проход DN, мм и марка стали корпуса
—
10, 15, 20, 25, 32, 40, 50, 80
Тип пропускной характеристики
—
«Л» - линейная, «Р» - равнопроцентная
Температура регулируемой среды °С
—
-60....+150
Температура оружающей среды °С
—
-60....+70
Исходное положение плунжера
—
НЗ - нормально закрытое, НО - нормально открытое

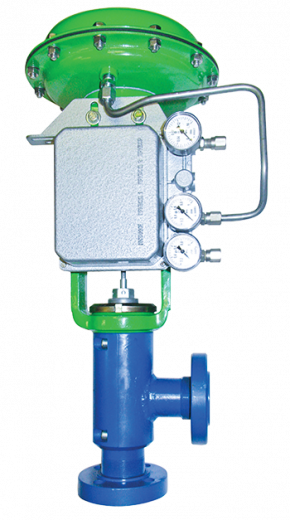

Футерованная арматура УИФ-М1
Цена по запросу
Характеристики
|
Присоединение к трубопроводу
|
Фланцевое (исполнение 3 тип "выступ-впадина") |
|
Условный проход DN, мм и марка стали корпуса
|
10, 15, 20, 25, 32, 40, 50, 80 |
|
Тип пропускной характеристики
|
«Л» - линейная, «Р» - равнопроцентная |
|
Температура регулируемой среды °С
|
-60....+150 |
|
Температура оружающей среды °С
|
-60....+70 |
|
Исходное положение плунжера
|
НЗ - нормально закрытое, НО - нормально открытое |
|
Условное давление PN, МПа
|
4,0 |
|
Материал дроссельной пары
|
ст 12Х18Н10Т, футеровка Ф4 |
|
Класс герметичности (ГОСТ 54808-2011)
|
III-IV |
|
Материал корпуса
|
сталь 20 с фторопластиковой оболочкой |

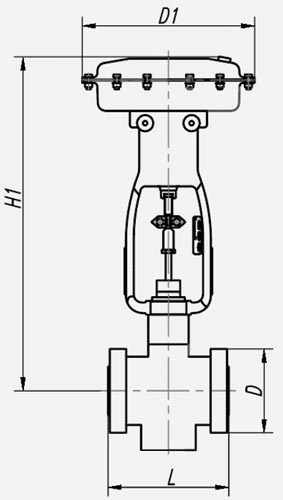

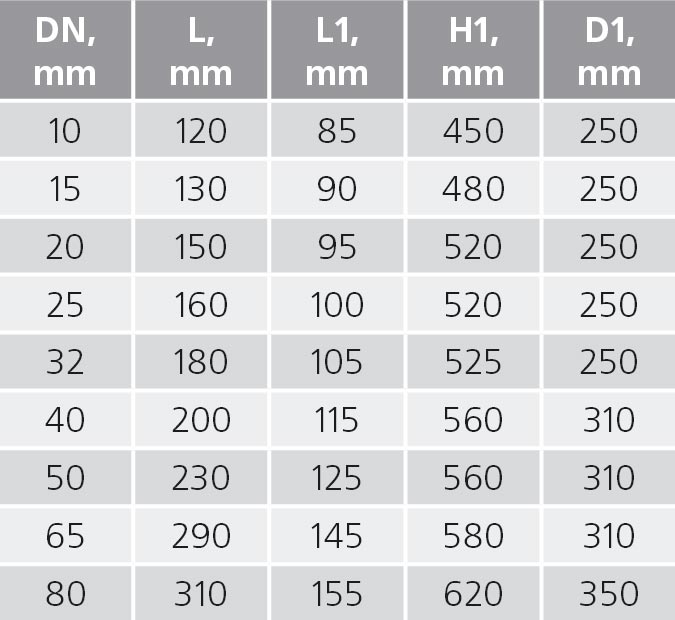

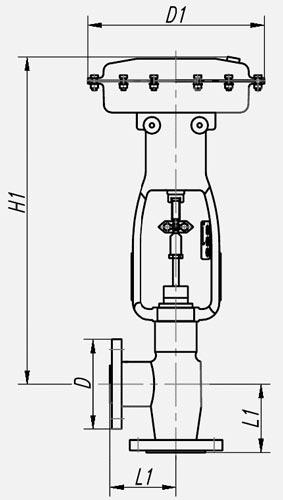

Таблица 1. Размеры клапанов УИФ-М1

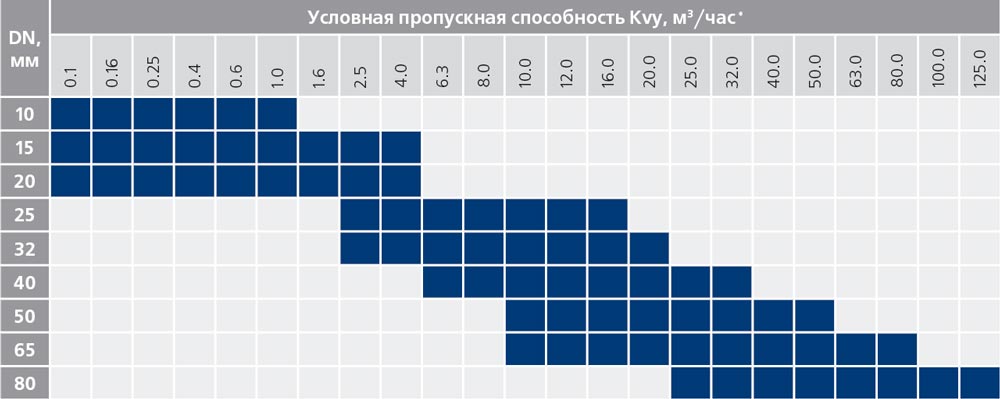

Таблица 2. Условная пропускная способность Kvy, м3/час клапанов УИФ-М1

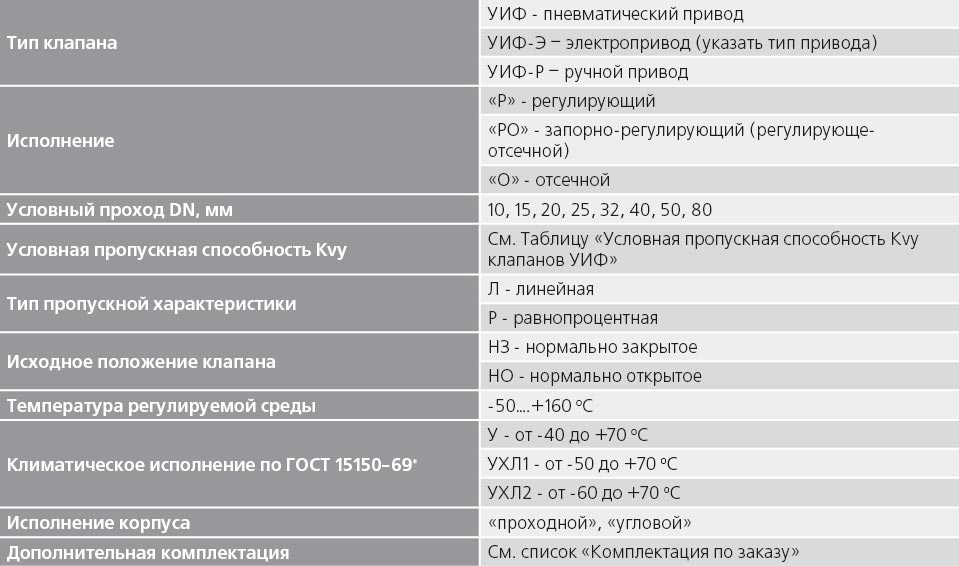

Таблица 3. При заказе клапанов УИФ-М1 указываются
* Если в шифр-коде не указаны требования к температуре окружающей среды, то клапан изготавливается в исполнении от -40 до +70 Сo.
СПИСОК КОМПЛЕКТАЦИИ ПО ЗАКАЗУ
- электропривод;
- ручной привод;
- ответные фланцы с крепежом и прокладками;
- позиционер: пневматический, электропневматический, электропневматический во взрывозащищенном исполнении, интеллектуальный;
- управляющий электромагнитный клапан;
- концевые выключатели;
- ручной дублер;
- фильтр-редуктор;
- дополнительные дроссельные пары;
ПРИМЕР ОБОЗНАЧЕНИЯ КЛАПАНА
УИФ-М1 (Р) 50 12 У НО У (проходной), означает: Клапан футерованный УИФ проходной, с пневмоприводом, регулирующий, Ру 4,0 МПа, температура рабочей среды -40…+150 Co, Ду 50 мм, Кvу 12 м3/час, универсальная характеристика, нормально открытый, температура окружающей среды -40 до +70 Сo.
УИФ-М1 (Р) 50 12 У НО У (проходной), означает: Клапан футерованный УИФ проходной, с пневмоприводом, регулирующий, Ру 4,0 МПа, температура рабочей среды -40…+150 Co, Ду 50 мм, Кvу 12 м3/час, универсальная характеристика, нормально открытый, температура окружающей среды -40 до +70 Сo.
